Import DWG e DXF
Carichi il file dal computer e il disegno compare nel browser: linee, polilinee, archi, quote, tratteggi e testi, con i layer originali che puoi mostrare o nascondere.
Plan · Style · Visualize
Dalla pianta al modello, dal modello alla stanza arredata.
Cinque passi sullo stesso modello: struttura, calcoli, scene 3D, styling e render. Qui trovi che cosa fa ogni passo e il suo stato reale, oggi.
Il flusso
Cinque passi, un solo modello.
Ogni passo lavora sulla stessa geometria: quello che vedi in 3D è quello che viene misurato, arredato e mostrato.
- 01
Struttura
Apri il DWG o il DXF, imposti la scala, tracci muri, porte e finestre sulle linee; le stanze nascono dai muri chiusi.
Disponibile - 02
Calcoli
Superficie e perimetro per stanza, metri di muro, pareti lorde e nette, aperture, totali; export JSON. Revisioni e costi in prova.
Disponibile - 03
Scene 3D
Vista 3D nel browser oggi; punti di vista della camera posati sulla pianta, stanza per stanza, in arrivo.
In arrivo - 04
Styling
Stile, arredi dal listino, materiali e luce per stanza, con il costo totale dell’arredo.
Disponibile - 05
Render
Render fotorealistici con le etichette dei prodotti. Oggi li realizza il team Loto Studios su richiesta.
Su richiesta
01 Struttura · 02 Calcoli · disponibile oggi
Il modello nasce dal tuo disegno.
Schermate reali di ShotPlan (ottobre 2026): nessun mockup.

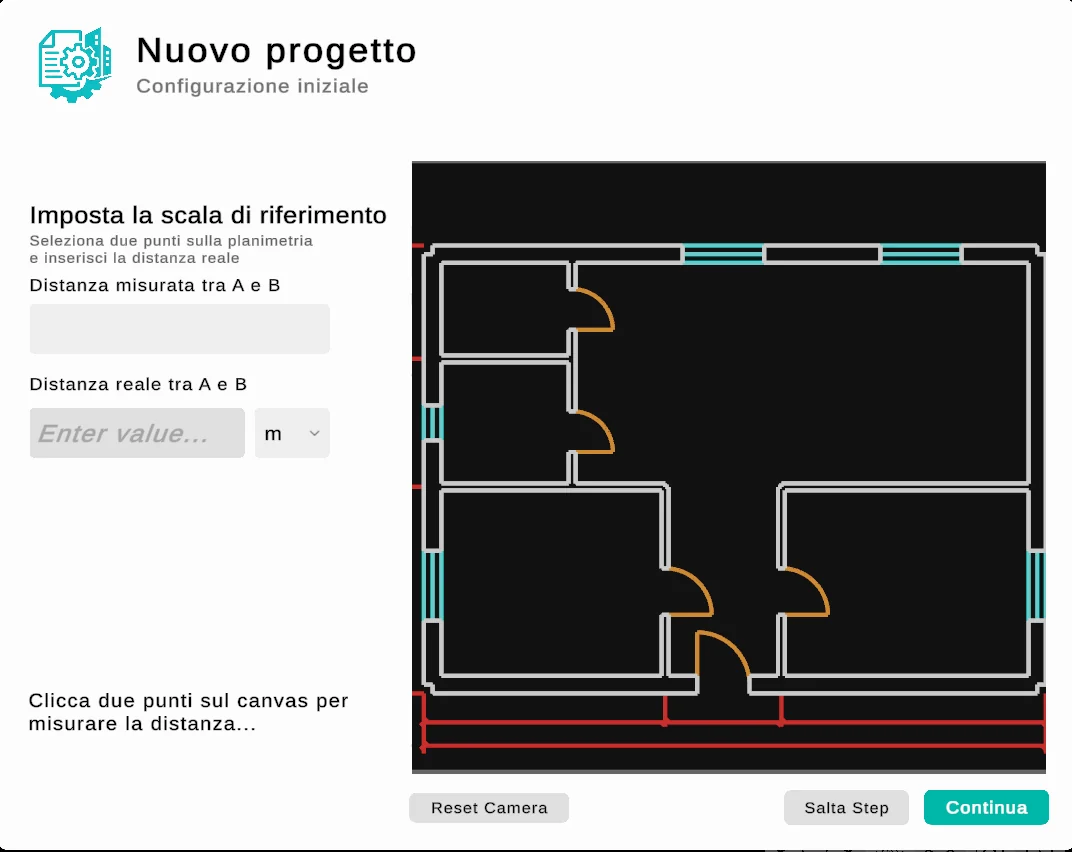

Scala e calibrazione
L’unità del disegno viene letta dal file; se manca, la imposti con due punti e una misura nota. Le altezze standard di muri, porte e finestre sono impostazioni del progetto.

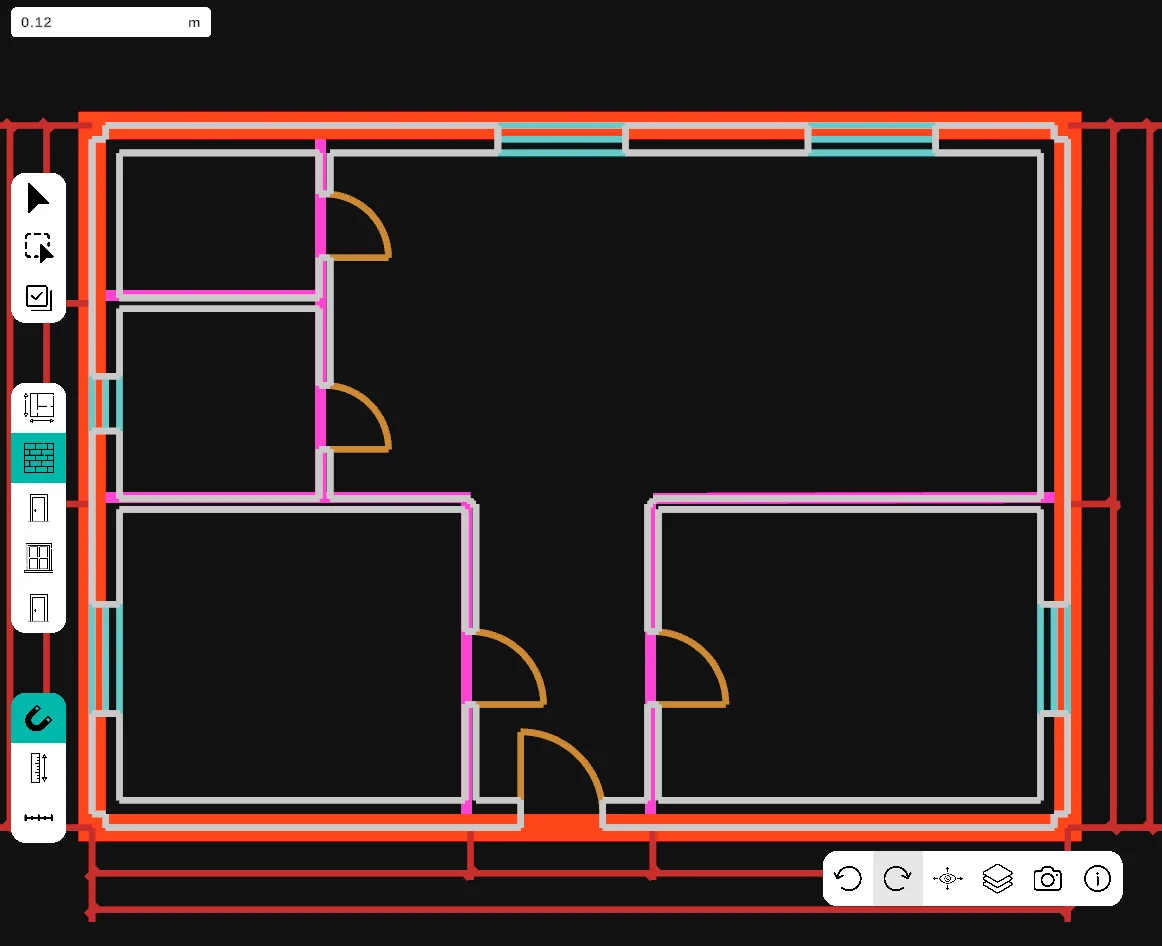

Muri con tipo, spessore e altezza
Tracci i muri sulle linee del CAD con l’aggancio automatico. Ogni muro nasce già in 3D, con tipo preso da una libreria, spessore e altezza modificabili anche per singolo segmento. Puoi dividere un muro e annullare o ripetere ogni passo.
Porte e finestre
Le aperture si posano sul muro con larghezza, altezza e altezza da terra. Si spostano e si ridimensionano, e la loro superficie viene sottratta dalla parete.
Stanze generate dai muri
Le stanze si creano in automatico dai muri chiusi oppure a mano, con nome e categoria. Ogni stanza conosce i segmenti di muro che la delimitano, la superficie e il perimetro.

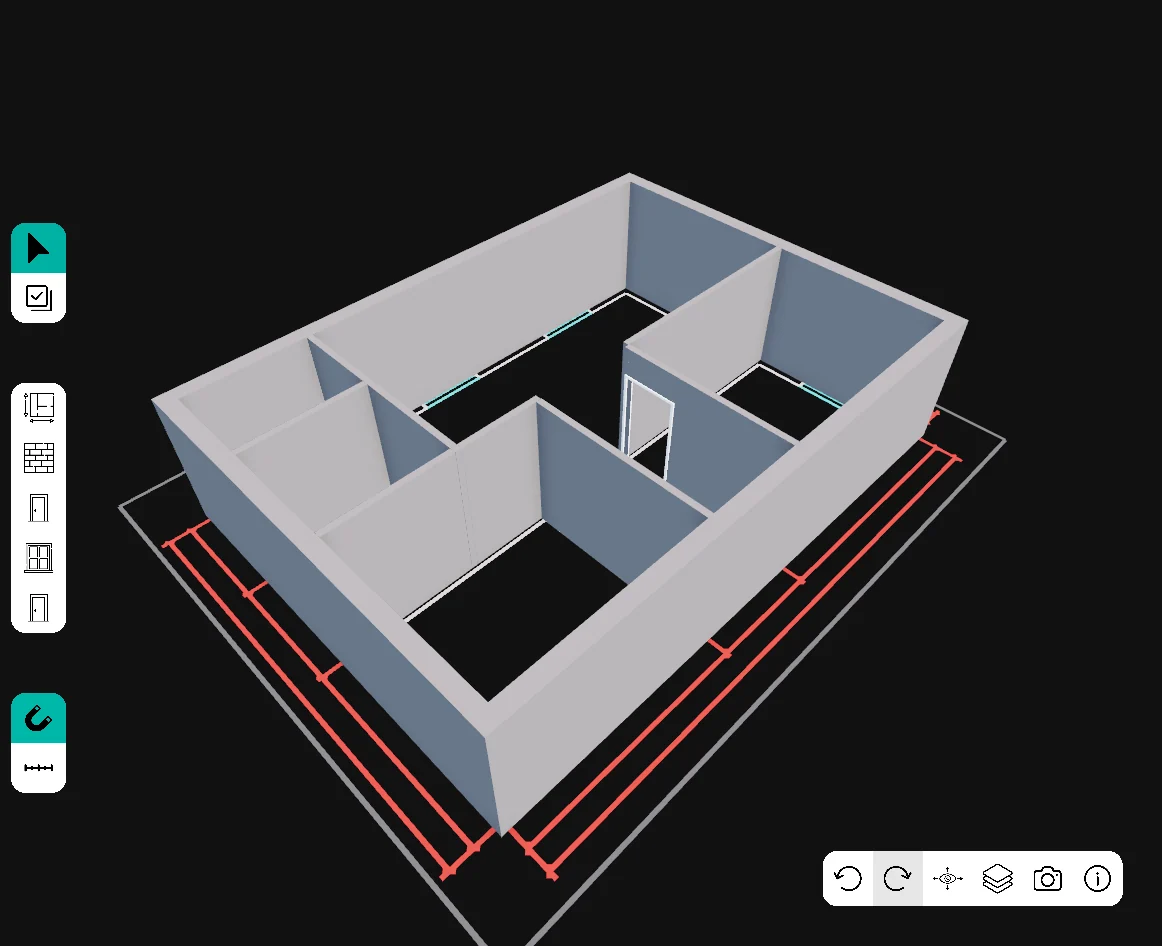

Vista 2D e 3D nel browser
Passi dalla pianta alla vista 3D con un tasto, ruoti, ti sposti e fai zoom. Puoi scaricare un’immagine PNG della vista 3D da mostrare al cliente.
Misure e quantità
Strumenti di distanza, area e angolo sul disegno, con misure catalogate e annotate. Per ogni stanza: superficie, perimetro, superficie lorda e netta delle pareti, numero di aperture; totali di progetto.
Export JSON e progetto salvato
Scarichi un file JSON con stanze, muri, aperture, superfici, misure e totali, nell’unità che scegli. Il progetto completo si salva come file e si riapre dalla vista 3D.

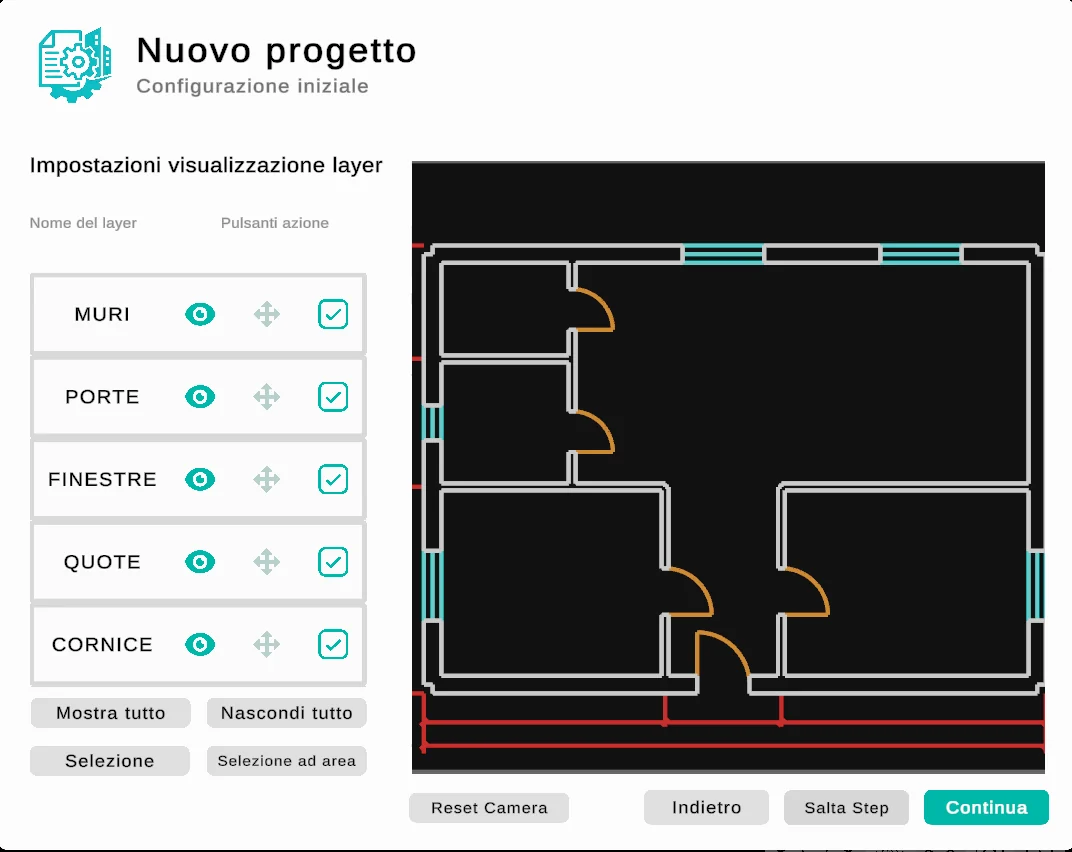

Layer, annulla e ripeti
I layer del CAD si gestiscono da un pannello (visibili, bloccati, colore). Ogni operazione su muri, aperture e stanze si annulla e si ripete con Ctrl+Z e Ctrl+Y.
In prova nella demo e nei progetti pilota
Revisioni e costi, nell’editor web.
Queste funzioni esistono e sono coperte da test automatici. Le vedi oggi nella demo guidata e le verifichiamo sul caso d’uso concordato prima di dichiararle disponibili per tutti.

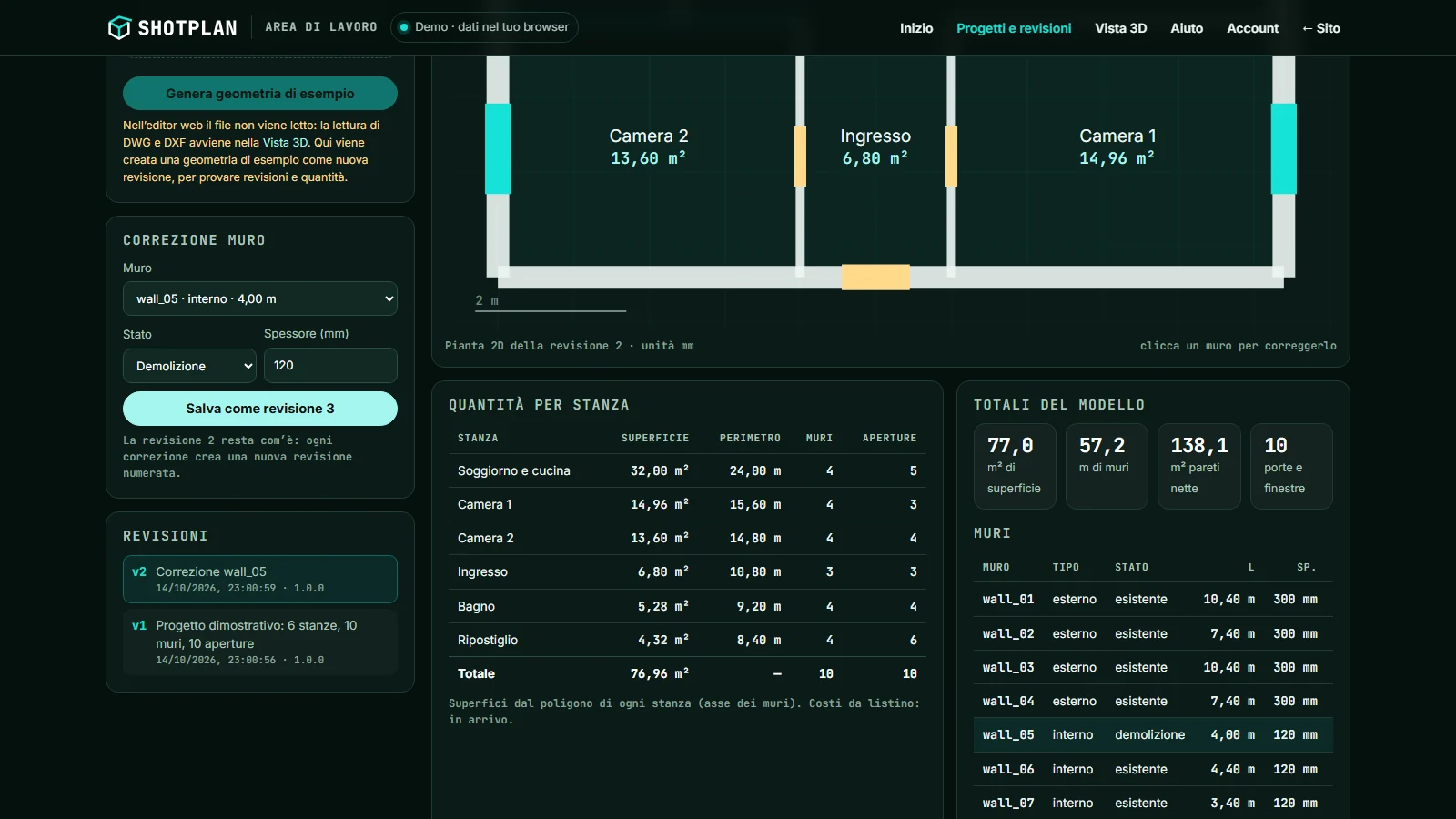

Revisioni del progetto
Ogni correzione crea una nuova revisione numerata, senza toccare la precedente. Vedi la storia del progetto e sai da quale revisione vengono pianta, quantità e vista 3D.

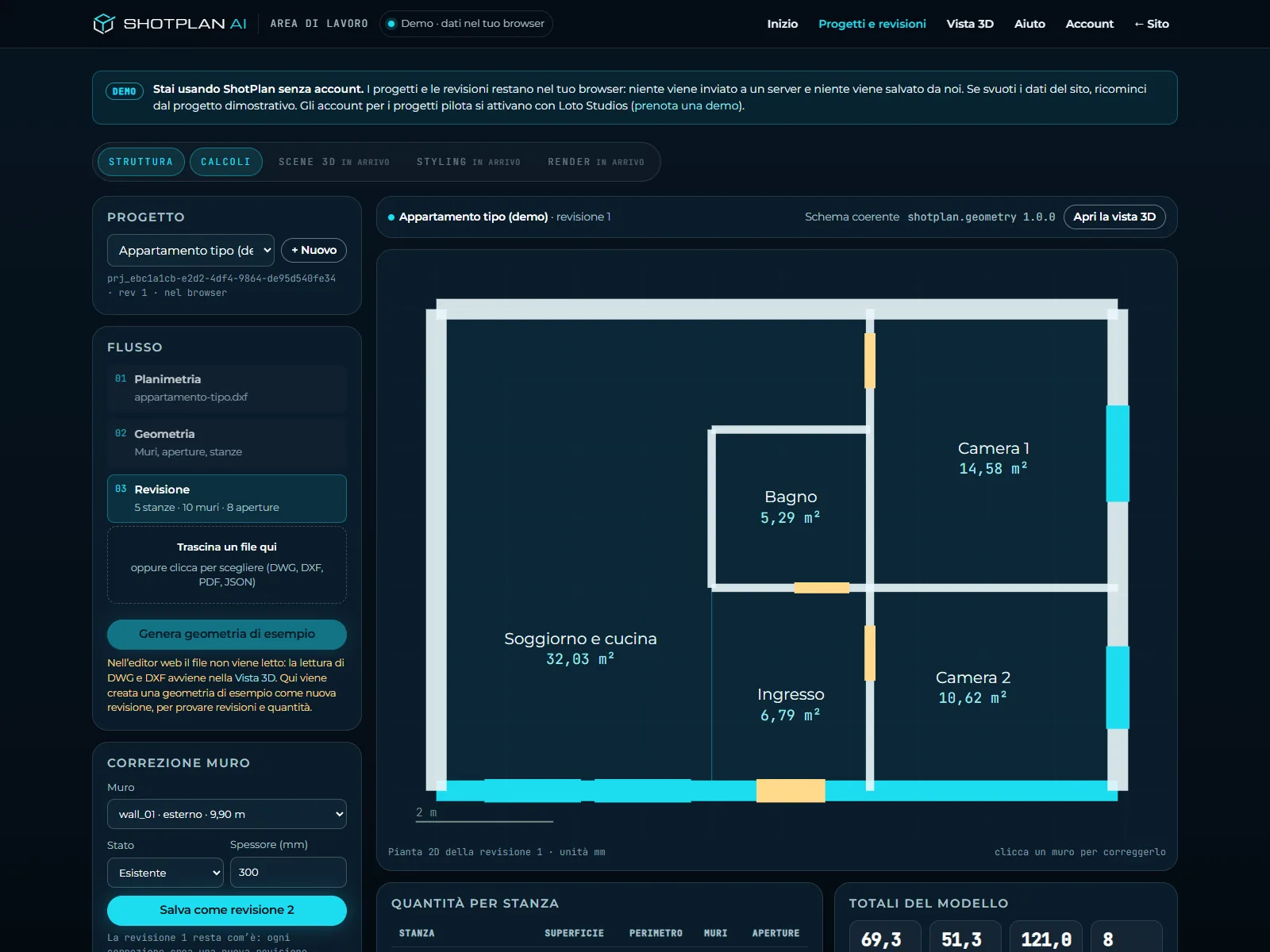

Pianta 2D e quantità per stanza
La pianta 2D e la tabella delle quantità (superficie, perimetro, muri, aperture per stanza; totali) vengono dalla stessa geometria della revisione corrente.
Stato dei muri: esistente, demolizione, costruzione
Ogni muro del modello di scambio porta tipo (esterno, interno, adiacente) e stato, per distinguere ciò che resta da ciò che cambia in una ristrutturazione. Lo cambi nell’editor e nasce una revisione.
Costi da listino
Superfici e pareti diventano voci di costo con un listino versionato; il confronto tra due revisioni mostra la differenza in euro. Nei progetti pilota. Sempre una stima preliminare, mai un preventivo vincolante.
Schema dati versionato
La geometria viaggia in un formato JSON documentato (millimetri, muri con aperture, stanze con riferimenti ai muri, metriche derivate), lo stesso per la vista 3D e per le integrazioni.
04 Styling disponibile · 03 Scene 3D e 05 Render in arrivo
Arredalo in pochi passi. Vedilo come sarà.
Dallo stesso modello: camere posate sulla pianta, uno stile, gli arredi dal listino, il render con nome e prezzo di ogni prodotto. Lo styling è disponibile; i render automatici sono in arrivo e oggi li realizza il team Loto Studios su richiesta.
Scene 3D e camere
Punti di vista posati sulla pianta, stanza per stanza, con altezza, angolo e anteprima dell’inquadratura.
Styling
Stili (moderno, scandinavo, industriale), arredi dal listino con prezzo, materiali e luce; costo totale per stanza.
Render automatici
Render fotorealistici dal modello con le etichette di nome, marca e prezzo sui prodotti.
Account, progetti sul server e API
Accesso con email e password, progetti condivisi tra più persone, revisioni salvate sul server, API per progetti, geometria e revisioni con autorizzazione per cliente. Si attivano con i progetti pilota.
Riconoscimento di PDF e immagini
Una planimetria da scansione o da foto come base di lavoro. Oggi questi file non vengono letti: se hai solo un PDF, nel progetto pilota valutiamo insieme il percorso migliore.
Render oggi, su richiesta
Immagini e video realistici a partire dal modello, con materiali e arredi scelti insieme, realizzati dal team Loto Studios con tempi concordati. Nel software oggi non sono ancora automatici.
Non previsto oggi: export in IFC o formati BIM, report PDF o CSV, rendering fotorealistico dentro la vista 3D. Se uno di questi è essenziale per il tuo caso d’uso, diccelo: aiuta a decidere che cosa costruire dopo.
Arredo e partner
Vendi arredi?
ShotPlan è fatto per collegarsi ai cataloghi d’arredo esistenti: i tuoi prodotti nei progetti di studi, imprese e agenzie, con prezzo e link, e il costo per stanza di ogni scelta.

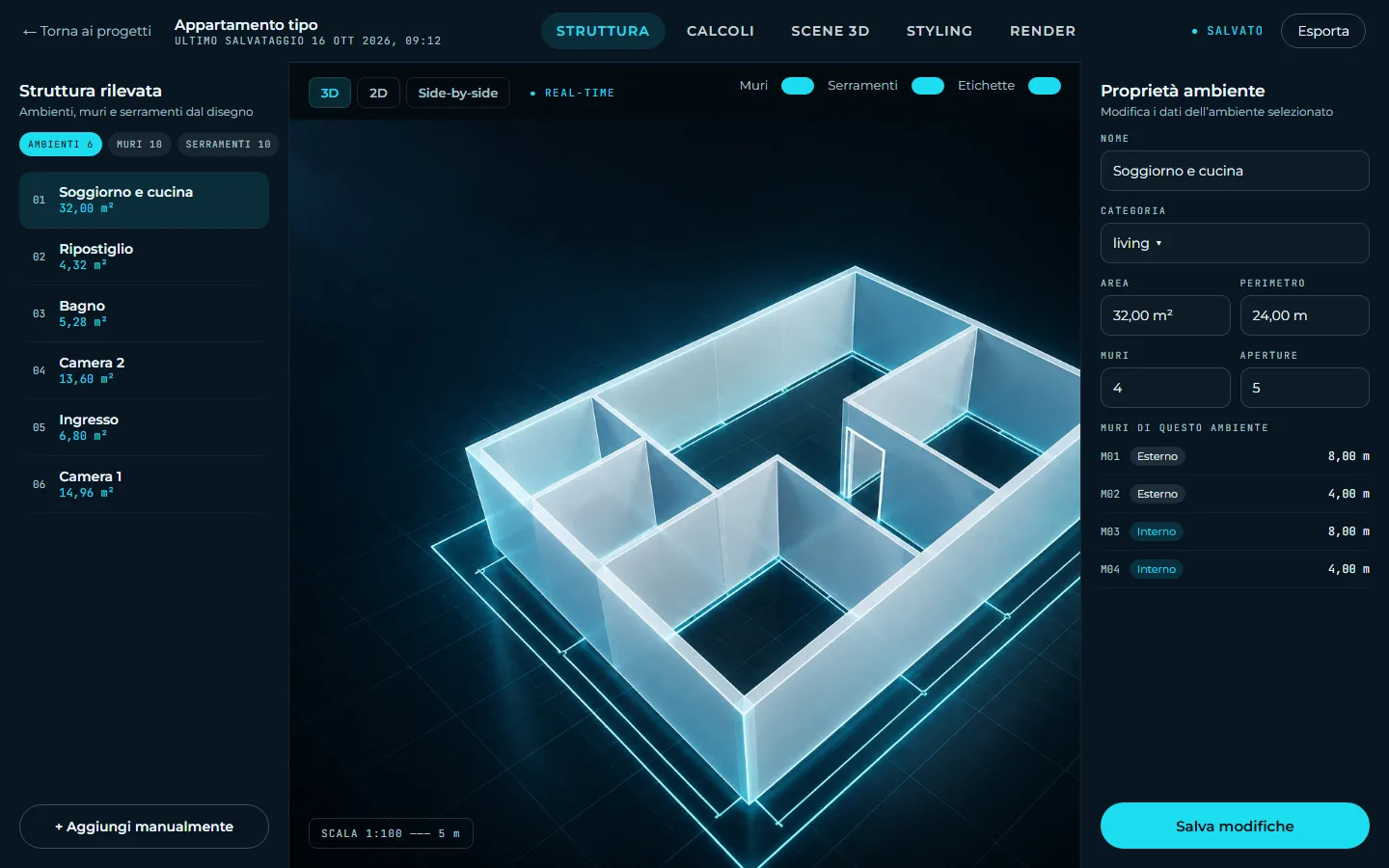

ParliamoneL’area di lavoro
Cinque schede, un progetto.
Struttura, calcoli, scene 3D, styling e render nella stessa schermata: a sinistra gli ambienti, al centro il modello, a destra le proprietà. Oggi sono attivi struttura, calcoli e styling; scene 3D e render arrivano con il prodotto.
Tabella completa
Funzioni e stato, in una pagina
Legenda degli stati: Disponibile In prova In arrivo Su richiesta
| Funzione | Stato | Che cosa fa oggi |
|---|---|---|
| Import DWG e DXF | Disponibile | Lettura dei file CAD nel browser: linee, polilinee, archi, cerchi, quote, tratteggi, testi e layer. |
| Scala e calibrazione | Disponibile | Unità letta dal file o impostata con due punti e una misura nota; altezze standard configurabili. |
| Muri in 3D | Disponibile | Tracciati con aggancio automatico; tipo da libreria, spessore e altezza per segmento; divisione e annulla/ripeti. |
| Porte e finestre | Disponibile | Posate sul muro con larghezza, altezza e altezza da terra; spostabili e ridimensionabili. |
| Stanze | Disponibile | Generate dai muri chiusi o definite a mano; nome, categoria, superficie e perimetro. |
| Vista 2D e 3D | Disponibile | Nel browser, senza installazione; immagine PNG della vista 3D scaricabile. |
| Misure | Disponibile | Distanze, aree, angoli; misure catalogate con note; unità e decimali a scelta. |
| Quantità per stanza | Disponibile | Superficie, perimetro, superficie lorda e netta delle pareti, aperture, totali di progetto. |
| Export JSON | Disponibile | File con progetto, stanze, muri, aperture, misure e totali nell’unità scelta. |
| Salvataggio progetto | Disponibile | Progetto salvato come file sul computer e riaperto dalla vista 3D. |
| Revisioni | In prova | Ogni correzione crea una revisione numerata e immutabile; storia leggibile nell’editor web. |
| Pianta 2D e quantità nell’editor | In prova | Pianta e tabella delle quantità dalla geometria della revisione corrente. |
| Stato dei muri | In prova | Esistente, demolizione, costruzione; tipo esterno, interno, adiacente. |
| Costi da listino | In prova | Voci di costo da superfici e pareti con listino versionato; differenza in euro tra revisioni. Nei progetti pilota. |
| Scene 3D e camere | In arrivo | Punti di vista della camera posati sulla pianta, stanza per stanza. |
| Styling | Disponibile | Stile, arredi dal listino, materiali e luce; costo dell’arredo. |
| Render automatici | In arrivo | Render fotorealistici dal modello con le etichette dei prodotti. |
| Account e progetti sul server | In arrivo | Accesso con email e password; progetti condivisi; si attivano con i progetti pilota. |
| API | In arrivo | Progetti, geometria e revisioni via API, con autorizzazione per cliente. |
| PDF e immagini | In arrivo | Riconoscimento di planimetrie da scansione o foto. |
| Render su richiesta | Su richiesta | Oggi realizzati dal team Loto Studios a partire dal modello, con tempi concordati. |
Formati
Che cosa entra e che cosa esce
| Formato | Direzione | Stato | Note |
|---|---|---|---|
| DWG | Ingresso | Disponibile | Formato nativo dei programmi CAD; letto nel browser. |
| DXF | Ingresso | Disponibile | Formato di scambio CAD; letto nel browser. Esempio: appartamento-tipo.dxf. |
| PDF, JPG, PNG | Ingresso | In arrivo | Scansioni e foto di planimetrie. |
| JSON quantità | Uscita | Disponibile | Stanze, muri, aperture, superfici, misure, totali. |
| File di progetto | Uscita e ingresso | Disponibile | Progetto completo salvato sul computer e riaperto. |
| PNG della vista 3D | Uscita | Disponibile | Immagine della vista corrente in alta risoluzione. |
| JSON geometria versionata | Uscita e ingresso | In prova | Schema documentato per la vista 3D e le integrazioni; via API in arrivo. |
| IFC / BIM | Uscita | — | Non previsto oggi. |
Domande frequenti
Riconosce automaticamente muri e stanze dal DWG?
No: il disegno CAD è la base visiva. I muri li tracci tu seguendo le linee del disegno, con l’aggancio automatico ai punti e alle linee; le stanze invece si generano in automatico dai muri chiusi, oppure le definisci a mano. In questo modo il modello è sempre verificato da una persona prima di diventare un dato di progetto.
Che cosa contiene il file JSON esportato?
Nome del progetto e del cliente, unità di misura, elenco delle stanze con superficie, perimetro, segmenti di muro con lunghezza, altezza, spessore e superficie, aperture con larghezza e altezza, superfici lorde e nette delle pareti, misure catalogate e i totali del progetto.
Il 3D funziona senza installare nulla?
Sì. La vista 2D e 3D gira nel browser su un computer con scheda grafica recente. Il progetto si salva come file sul tuo computer e si riapre dalla stessa vista.
Come posso provarlo?
In due modi. Prenota una demo: trenta minuti con il nostro team: apriamo la tua planimetria e vediamo modello, misure e revisioni. Oppure mettiti in lista d’attesa per l’accesso in anteprima.
Posso esportare in IFC o verso un programma BIM?
Oggi no. L’uscita disponibile è il file JSON con geometria e quantità, pensato per gestionali e integrazioni. Se il tuo caso d’uso richiede un formato specifico, parliamone nel progetto pilota.
Che cosa significa «in prova»?
La funzione esiste, è coperta da test automatici e la puoi provare nella demo guidata e nei progetti pilota, prima che venga dichiarata disponibile per tutti. «In arrivo» invece non c’è ancora: non la troverai nel prodotto oggi.
Plan · Style · Visualize
Vuoi vedere queste funzioni sul tuo file?
Porta una planimetria DWG o DXF alla demo: la apriamo insieme e vediamo che cosa serve al tuo caso d’uso.
